Linuxでプロファイルしてみよう！

Linuxのプロファイル
JTAGのプロファイラ―
Embedded Trace FIFO (ETF)
Embedded Trace Router (ETR)

Linuxのプロファイル

# Linuxはperfやftrace等、プロファイルやトレースを採取するツールが揃っています。ソフトウェアでの実装なので手軽に試せる反面、測定のオーバーヘッドが発生します。今回紹介するTRACE32を使ったプロファイルやトレースはArmコアの機能を使って本番に近い環境で実施することができるので、精度の高い情報を得ることができます。

まずは、今回使用するベンチマーク プログラムのrt-testsのダウンロードとコンパイルを行います。

# ソースのダウンロード
$ git clone http://git.kernel.org/pub/scm/linux/kernel/git/clrkwllms/rt-tests.git

# 環境変数の設定
$ . /opt/poky/2.1.1/environment-setup-cortexa8hf-neon-poky-linux-gnueabi

# コンパイル
$ cd rt-tests
$ make

# 今回使用するhackbenchをSDカードへコピー
$ cp hackbench SDカードのrootfsパーティションのマウントポイント/適当なディレクトリー

JTAGのプロファイラ―

TRACE32を使ってプロファイルを採ることができます。JTAG通信のPCレジスタの値をサンプリングするのでオーバーヘッドなく高い精度のプロファイルを生成できます。

ビデオで紹介したコマンドは、こちらです。

メニューのパフォーマンス -> パフォーマンス測定設定

Armのラジオボタンをクリックすると測定を開始します。

下記のコマンドでコア毎にプロファイル結果が確認できます。
B:: perf.list /core 0
B:: perf.list /core 1

プロファイラ―設定画面

プロファイル結果 (コア0)

プロファイル結果 (コア1)

Embedded Trace FIFO (ETF)

Embedded Trace FIFO (ETF) は、SoC内のメモリにトレースデータを保存します。容量は少ない(Cyclone V SoCは32KB)ですが、ボード上にEmbedded Trace Macrocell (ETM)の配線が不要でJTAGのみでオーバーヘッドのないトレースが取得できます。

ETFの設定
aps_etf.cmm

Onchip.DISable
Onchip.TraceCONNECT ETF1
Trace.METHOD Onchip
Onchip.Init
Onchip

ETFの設定画面

【トレース結果】Listボタンをクリックすると、トレース結果が表示されます。

【トレース結果】概略をクリックするとC言語のビューになります。

【トレース結果のチャート表示】
メニューのトレース -> チャート表示 -> シンボルをクリックすると、シンボルの遷移がチャート表示されます。

【トレース結果のチャート表示】
クリックまたはマウスのホイールスクロールで拡大できます。

Embedded Trace Router (ETR)

Embedded Trace Router (ETR)は、ボード上のDDRにトレースデータを保存します。DDRのアクセスが発生するのでバス上にオーバーヘッドが発生しますが、ETMの配線が不要でJTAGのみで大容量のトレースが可能です。トレースデータを保存する領域は、カーネル側とデバッガ側の両方の設定が必要です。今回は、DDRがマップされているアドレス0x0～0x3FFF_FFFFの最後の4MBをトレースデータ用の領域として設定します。

カーネル側の設定：
arch/arm/boot/dts/socfpga_cyclone5_socdk.dts

        memory {
                name = "memory";
                device_type = "memory";
                reg = <0x0 0x40000000>; /* 1GB */
        };
        ↓ ↓ ↓ ↓
        memory {
                name = "memory";
                device_type = "memory";
                reg = <0x0 0x3fc00000>; /* 1GB - 4MB for ETR */
        };

# dtbのコンパイル
$ make dtbs

# dtbのコピー
$ cp arch/arm/boot/dts/socfpga_cyclone5_socdk.dtb SDカードのFATパーティションのマウントポイント

t32/demo/arm/etc/embedded_trace_router/etr_utility.cmm を実行すると、下記のダイアログが表示されます。

AXIBaseに0x3fc00000
Sizeに0x400000

を指定して、Set & Initボタンを押してください。

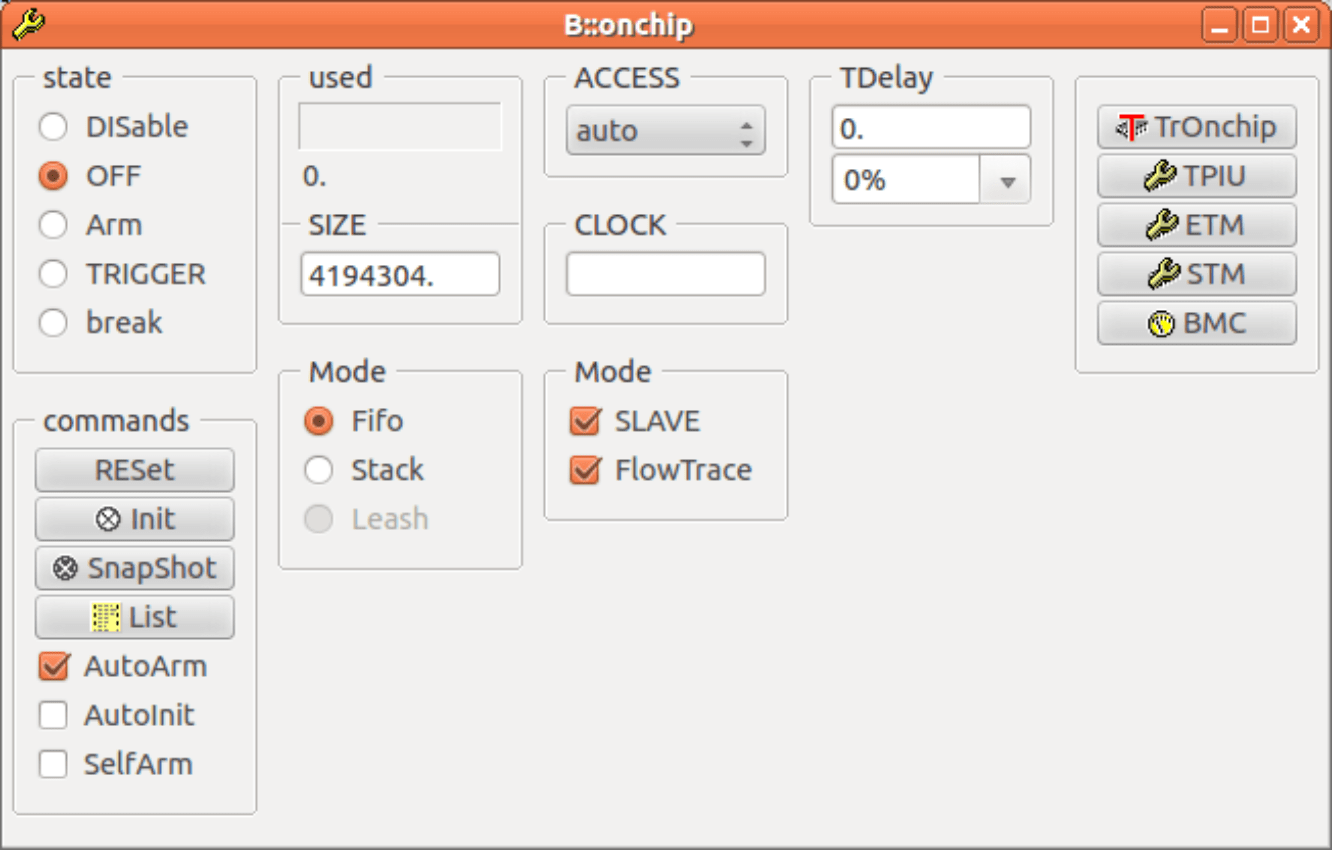

トレース設定画面が自動的に表示されます。

ETFと同様のトレースが大容量で取得できます。

メニューのトレース -> トレースデータの保存でトレースデータがPCに保存でき、トレースデータの読込みで保存したデータを読込むことができます。

大容量のトレースデータは後から解析したい内容が出てくることがあったり、画像ファイルにすることも出来るので、レビューのエビデンスとしても活用できます。
